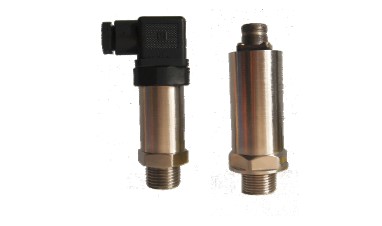

概述
DHBY 型系列压力变送器普遍用于一般工业控制领域，可用于测量中低量程的压力，包含负压。其中采
用由先进的扩散技术、硅微加工技术制成的隔离膜传感器及德国进口连接件，使产品具有良好的稳定性和
可靠性，且抗冲击压力性能很好。接压件的材质为316，可测量与316 不锈钢兼容的各种测量介质。由于
扩散硅传感器灵敏度高，线性好，因此变送器非常适合测量小压力，工作方式有A 绝压、G 表压、S 密封
表压。（其中有陶瓷芯体、高精度箔式芯体可选）
特点
精度高，稳定性好。
有外部零点及满度调整可选。
适合测量低压、负压量程。
适合用于各种与 316 不锈钢兼容的液体和气体。
性能参数
测量介质 与316 不锈钢兼容的气体和液体
量 程 -100～500KPa…40MPa
压力类型 表压，绝压，密封表压
过载压力 2 倍量程压力
破坏压力 3 倍量程压力
供 电 12～36VDC
输出信号 4～20mA； 0～5V；1～5V；0～10V 可选
综合精度 0.2%FS；0.5%FS 可选
零点温度误差 0.3%FS/10℃
满量程温度误差 0.3%FS/10℃
补偿温度 O～70℃；-20～85℃ 可选
工作温度 -40～85℃；-40～120℃ 可选
绝缘电阻 ≥500MΩ
负载能力 ≥[(供电电压-6.5V)/0.02A]Ω
螺纹接口
G1/4"，ZG1/4"，M20×1.5，M14×1.5，M12×1，M1O×1，特殊要求可以根据客
户定制
电气接口 DIN43650 插头；航空插头；直接引线 可选
机械寿命 ≥500 万次压力循环
长期稳定性 ≤±0.15%FS/年

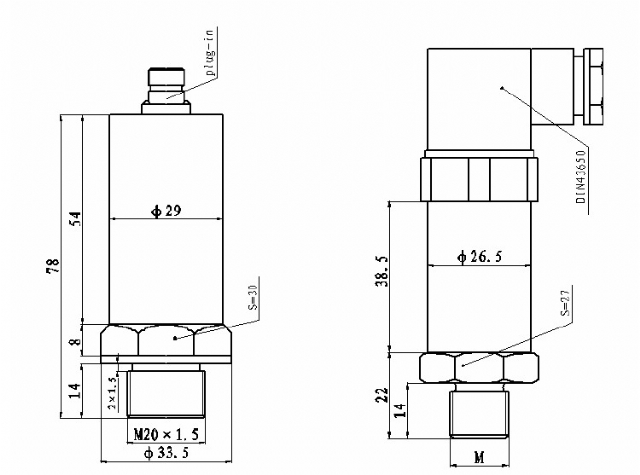

外形结构:
